5083-Alta-precisión-placa de aluminio.pdf
En el sector del embalaje, la chapa de aluminio se utiliza para fabricar envases y latas. En el sector del transporte, también se utiliza para fabricar remolques de tractores y paneles de carrocerías de vehículos. Las láminas también se pueden utilizar para utensilios de cocina y electrodomésticos, así como para productos de construcción, incluidos garajes, toldos, techos, canalones y revestimientos.

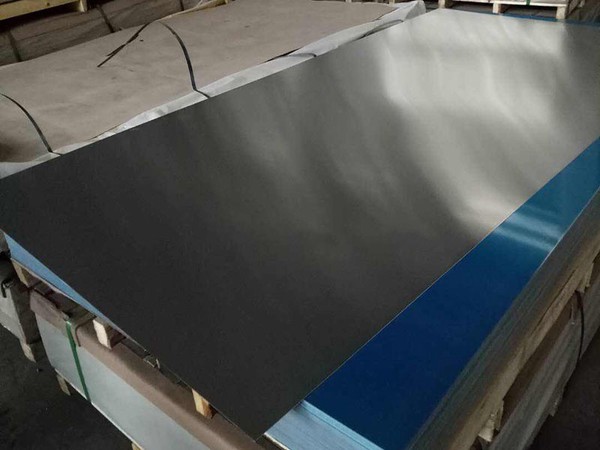

Características de la placa de aluminio superplana-de alta-precisión 5083
Homogeneizado y libre de estrés-para una excelente precisión dimensional y estabilidad interna.
Superficie fresada con precisióncon rugosidad hastaRa 0,4 µm, protegido por papel de aluminio en ambos lados.
Alta resistenciacon sobresalienteresistencia a la corrosión y oxidación.
Homogeneidad isotrópicaGarantiza una excelente estabilidad dimensional.
Anti-magnético y anti-radiaciónpropiedades.
Superficie finamente fresadaPrevia solicitud, presenta una excelente calidad de acabado.-Ambos lados pueden recubrirse con película-para mayor protección.
Composición química de la placa de aluminio 5083.
| Aleación | Si | fe | Cu | Minnesota | magnesio | cr | Ni | zinc | California | V | Ti | Otros | Alabama |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5083 | 0.25 | 0.40 | 0.10 | 0.10 | 2.2–2.8 | 0.15–0.35 | / | 0.10 | / | / | / | 0.15 | Resto |
Propiedades del material de la placa de aluminio 5083 de alta-precisión súper-plana
Maquinabilidad:Muy bien
Soldabilidad:Muy bien
Propiedades de oxidación anódica:Bueno (no-decorativo)
Polabilidad:Muy bien
Resistencia a la corrosión:Excelente
Mecanizado WEDM:Bien
Tamaño
|
Aleación |
Temperamento |
Espesor (mm) |
Ancho (mm) |
Longitud (mm) |
|
5083 |
O, H12, H14, H16, H18, H19, H22, H24, H26, H28, H32, H34 H36, H38, H111, H112, H114, H116, H321 |
3-50mm |
2000 mm o personalizado |
6000/8000/9000/12000 mm o personalizado |
Propiedades mecánicas típicas
| Propiedad | Valor |
|---|---|
| Resistencia a la tracción (Rm) | 240–290 MPa |
| 0,2% límite elástico (Rp0,2) | 110–130 MPa |
| Alargamiento (A5%) | 12% |
| Dureza Brinell (HBW) | 70 |
Propiedades físicas típicas
| Propiedad | Valor |
|---|---|
| Densidad | 2,66 g/cm³ |
| Conductividad térmica | 110–140 W/(m·K) |
| Conductividad eléctrica | 16–19 MS/m (m/Ω·mm²) |
| Módulo elástico | ~70.000 N/mm² |
| Coeficiente de expansión térmica | 24.2 × 10⁻⁶ /K |
Espesor y dimensiones disponibles
Rango de espesor:5 mm – 100 mm
| Espesor | Máx. Ancho | Máx. Longitud |
|---|---|---|
| Mayor o igual a 5 mm | 1520 milímetros | 3020 milímetros |
| Mayor o igual a 10 mm | 1570 milímetros | 3670 milímetros |
| Mayor o igual a 15 mm | 1860 milímetros | 4000 milímetros |
Otras dimensiones están disponibles bajo petición.
Tolerancias
Superficie:Fresado de precisión
Rugosidad de la superficie:Ra Menor o igual a 0,4 μm

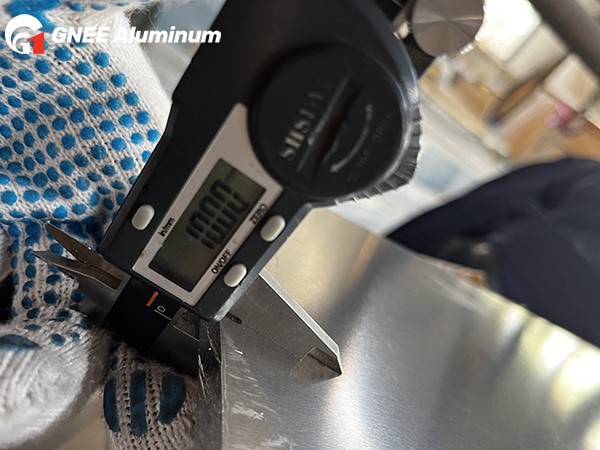

Tolerancia de espesor:±0,05 milímetros
Llanura:
6–12 mm de espesor Menor o igual a 0,30 mm
12–100 mm de espesor Menor o igual a 0,12 mm
Tolerancia de ancho:-0 / +10 milímetros
Tolerancia de longitud:-0 / +15 milímetros
Aplicaciones de la placa de aluminio de alta precisión 5083
Componentes de maquinaria alimentaria.
Accesorios para automóviles y aeroespaciales
Instrumentación electrónica y médica, dispositivos de prueba.
Inyección de plástico, moldes de soplado y moldes prototipo.
Componentes mecanizados complejos
Fabricación de máquinas herramienta y equipos.
Herramientas de termoformado
Componentes de maquinaria de impresión
GNEE Aluminioagradece sus consultas para5083 placas de aluminio superplanas-de alta-precisión, que ofrece un rendimiento estable, una planitud superior y una calidad de superficie de precisión adaptada a las necesidades industriales avanzadas.
